ICV-15A(고온용 VCR타입) 시리즈 |
| |
| |
 |
창조적이고 혁신적인 기술로 개발된 세계 최고 품질의 컨트롤밸브입니다. |
|
유량의 미세 정밀 제어가 가능한 니들타입
컨트롤밸브 입니다. |
|
고온(200℃)의 유체에 사용이 가능한 컨트롤밸브입니다. |
|
입,출구 노즐이 VCR 피팅 타입입니다. |
|
| |
|
|
|
| |
|

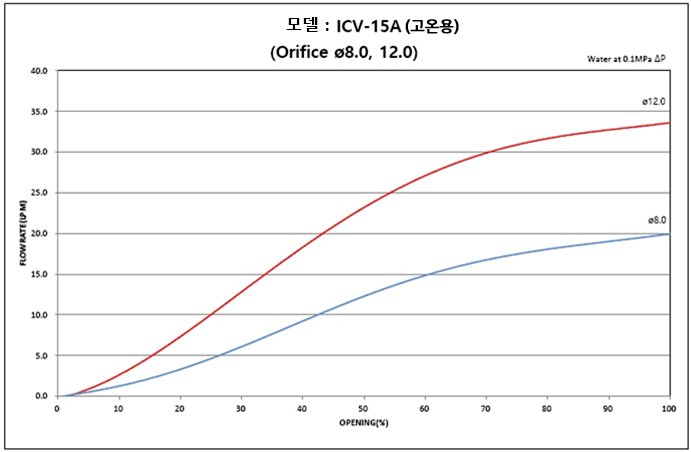

Performance Curve |
 |
|
| |
|

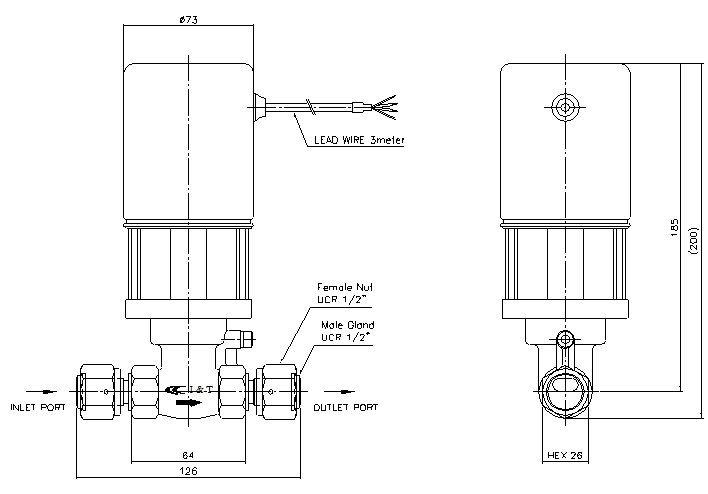

Dimension |
 |
|
| |
|
Specifications |
| Model |
ICV-15A-8.0-SHU |
ICV-15A-12.0-SHU |
| Orifice Diameter |
Ø8.0 |
Ø12.0 |
| Flow Limit (Water at 0.4 Mpa Δp) |
39.9LPM |
66.9LPM
|
| 10.5 GPM |
17.7 GPM |
| Maximun Cv value |
1.4 |
2.35 |
| Valve type |
Needle valve |
| Connection size |
VCR(UCR) 1/2" |
| Flow path |
180° Flow |
| Fluid types |
Water, Galden®, FluorinertTM, Air, Gas
|
| Fluid Temperature |
-20 ~ 250℃ |
| Ambient Environment |
-20 ~ 60℃ |
| Maximum Operation Pressure Differential(MOPD) |
1.0 Mpa |
| Maximum Operating Pressure |
1.5 Mpa |
| Power Source |
24 VDC |
| motor Power |
24 VDC |
| Motor Rated Current |
0.4 A |
| Input Signal |
4~20 mA / 0~10 VDC |
| Valve Driver Board |
HCD Series |
| Drive System |
DC stepper motor |
| Resolution of Valve Movement |
2,500 steps |
| Response Time (0 to 100% Open) |
7.5 seconds |
| Water and Dust Proofing |
IP65 |
| Material |
304 Stainless Steel, PTFE, FKM |
| Weight |
1,947g |
1,950g |
|
|
|
|
