컨트롤밸브 ICV(CONTROL VALVE) home > 제품소개 > 컨트롤밸브

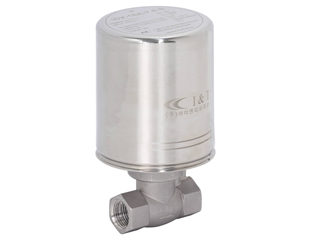

ICV-10A(초저온용) 시리즈


창조적이고 혁신적인 기술로 개발된 세계 최고 품질의
컨트롤밸브입니다.
유량의 미세 정밀 제어가 가능한 니들타입
컨트롤밸브 입니다.
저온(-80℃)의 유체에 사용이 가능한 컨트롤밸브 입니다.

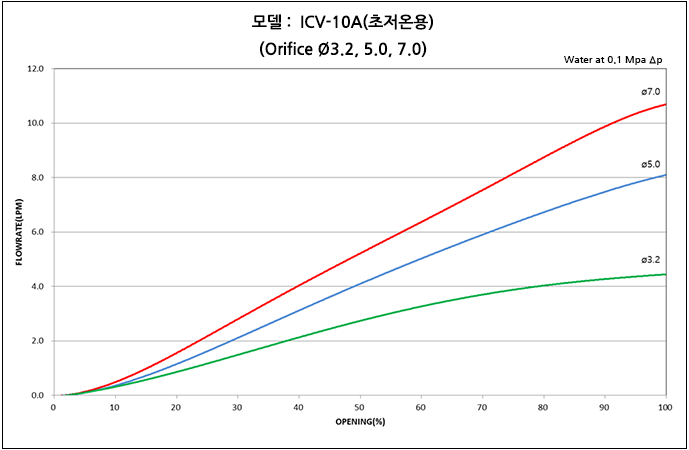

Performance Curve

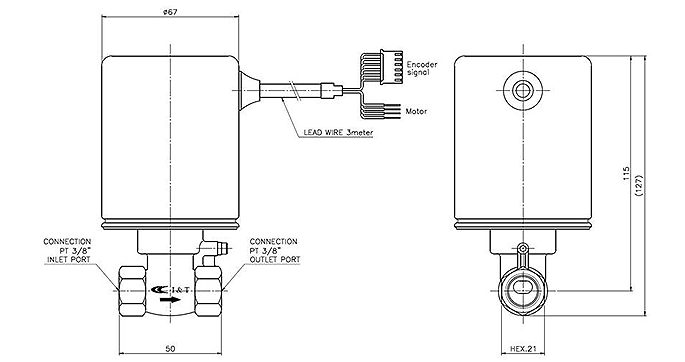

Dimension

Specifications
Model ICV-10A-3.2-SCDE ICV-10A-5.0-SCDE ICV-10A-7.0-SCDE
Orifice Diameter Ø3.2 Ø5.0 Ø7.0
Flow Limit (Water at 0.4 Mpa Δp) 8.8  LPM  16.2  LPM 21.4  LPM
2.3 GPM 4.3 GPM 5.7 GPM
Maximun Cv value

0.31

 0.57 0.75
Valve type

Needle valve
Connection size PT 3/8"
Flow path 180° Flow
Fluid types Water, Galden®, FluorinertTM, Air, Gas
Fluid Temperature
-80 ~ 90℃
Ambient Environment -20 ~ 60℃
Maximum Operation Pressure Differential(MOPD) 1.0 Mpa
Maximum Operating Pressure 1.5 Mpa
Power Source 24 VDC
motor Power 2.4 VDC
motor Rated Current 0.4 A
Input Signal 4~20 mA / 0~10 VDC
Valve Driver Board HDC Series
Drive System DC stepper motor
Resolution of Valve Movement 1,000 steps
Response Time (0 to 100% Open) 3 seconds
Water and Dust Proofing IP65
Material 304 Stainless Steel, PTFE, Viton
Weight 885 g 887 g 889 g
  ※ 상기 사양은 변경될 수 있음.
